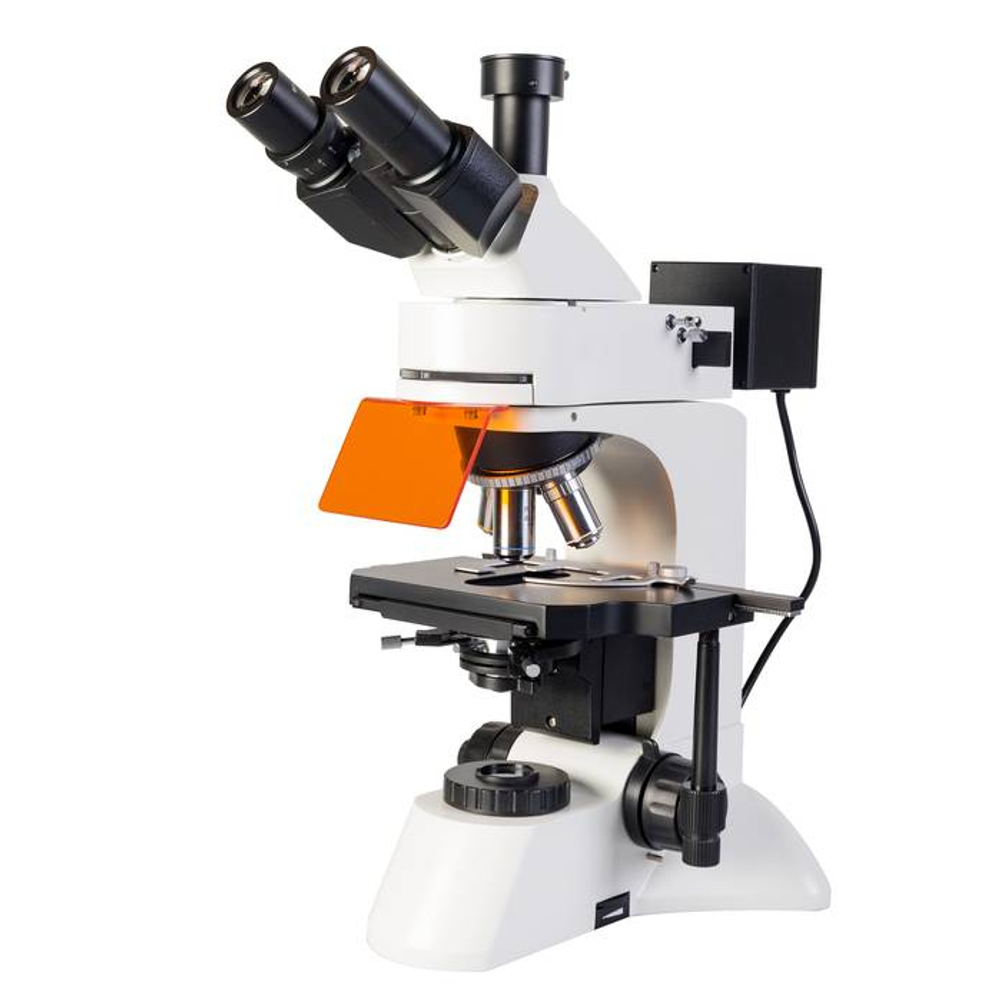

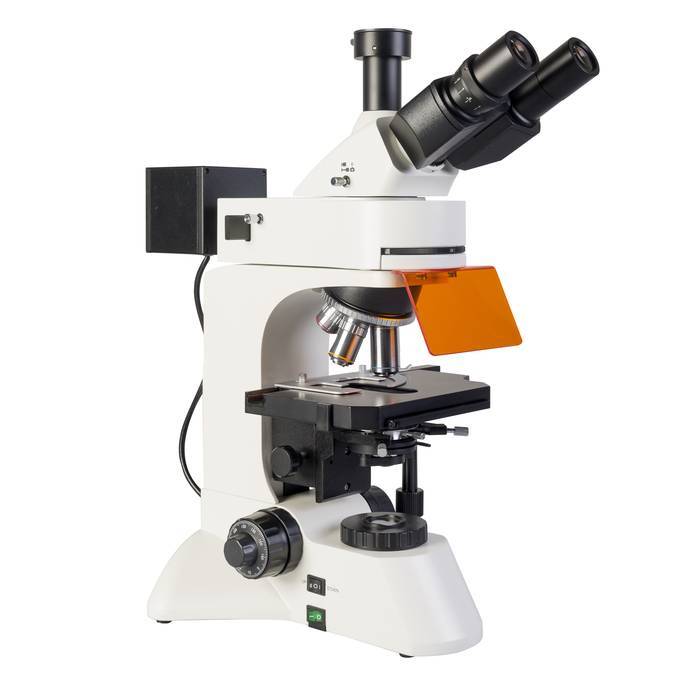

Тринокулярный микроскоп Микромед 3 ЛЮМ LED применяется для исследования изображений объектов в обыкновенном свете и в свете видимой люминесценции, что делает его отличным исследовательским инструментом в биологии, для проведения экспресс - диагностики различных заболеваний и выявления скрытых инфекций. Микроскоп находит применение в фармацевтической промышленности, сельском хозяйстве, службе охраны окружающей среды и для экспертиз в криминалистике. Также он с успехом используется в высших учебных заведениях.
Оптика высокого уровня
Микроскоп Микромед 3 ЛЮМ LED имеет оптическую схему, скорректированную на бесконечность. Благодаря модульной конструкции, микроскоп легко модернизировать и обновлять. Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы и осветительное устройство проходящего света.
В оптическую систему входит люминесцентная насадка со светодиодным осветителем, коллектором и поворотным люминесцентным оптическим блоком. Все оптические детали микроскопа изготовлены из специальных оптических стекол класса и имеют многослойное просветляющее покрытие поверхностей. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокая информативность
В базовый комплект поставки микроскопа Микромед 3 ЛЮМ LED входит четыре объектива с планахроматической коррекцией предназначенные для работы как в обыкновенном свете, так и при люминесцентных исследованиях со светом возбуждения видимого спектра. В комплекте четыре объектива – PLAN 4x/0.1, PLAN 10x/0.25, PLAN 40x/0.85 и объектив масляной иммерсии PLAN 100x/1.25 oil. Объективы PLAN 40x/0.85 и PLAN 100x/1.25 имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Для установки объективов микроскопа предназначено револьверное устройство, рассчитанное на 5 объективов, это позволяет быстро переходить к исследованиям с различными увеличениями. По дополнительному заказу поставляются объективы для исследований по методу фазового контраста – PLAN PH 4x/0.1, PLAN PH 10x/0.25, PLAN PH 40x/0.65, PLAN PH 100x/1.25 oil.
Оптический и цифровой
Микроскоп снабжен тринокулярной визуальной насадкой, что позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации – третий тубус с помощью комплектного адаптера C-mount.
Световой поток на тубус визуализации направляется с помощью переключателя на корпусе насадки. Видеоокуляр в комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Профессиональное освещение
Осветительная система проходящего света устроена по схеме Кёлера и имеет коллектор с полевой диафрагмой, центрируемый конденсор Аббе с откидным фронтальным компонентом в оправе и апертурной диафрагмой. В конструкции микроскопа предусмотрены слоты для установки дополнительных устройств для поляризации, методов темного поля и фазового контраста. В осветительную систему светлого поля входит светодиод белого света с регулируемой яркостью. Блок питания встроен в основание микроскопа.
Люминесцентные исследования
Осветительная система микроскопа Микромед 3 ЛЮМ LED предназначена для работы как в обычным свете, так и в свете видимой люминесценции. Возможность проводить исследования не только в обычном свете, но и в свете люминесценции значительно расширяет области применения микроскопа. При работе с люминесценцией, свет возбуждения, необходимый для свечения объекта, выделяется из света источника с помощью возбуждающего светофильтра, после чего попадает на полупрозрачное дихроичное зеркало. Зеркало отражает свет только определенных длин волн и направляет его для освещения предмета исследования. Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. После чего он попадает на запирающий фильтр, обрезающий свет возбуждения, и наблюдатель видит только изображение светящегося собственным светом объекта исследования.
Конструкция люминесцентной насадки микроскопа Микромед 3 ЛЮМ LED позволяет использовать для исследований четыре диапазона – зеленый (G), синий (В), фиолетовый (V) и ультрафиолетовый (UV). Смена диапазонов осуществляется поворотным кольцом. В качестве источников света используются светодиоды с соответствующими спектрами излучения. Общий диапазон спектров возбуждения люминесценции 330-550 нм, диапазон исследуемой люминесценции 425-700 нм. Фильтры возбуждения и светодиоды установлены на поворотной турели в корпусе люминесцентной насадки. Возможность использования четырех спектральных диапазонов максимально расширяет сферу применения микроскопа и позволяет работать со всеми известными красителями - флюорохромами. Для работы в обычном свете поворотное кольцо турели имеет положение «0», при котором фильтры возбуждения в световой поток не вводятся. В конструкции люминесцентной насадки предусмотрена «световая заглушка», вводимая в световой поток для того, чтобы воспрепятствовать свету возбуждения освещать образец. Блок питания светодиодов с регулятором яркости встроен в основание.
Для науки и здравоохранения
С помощью микроскопа Микромед 3 ЛЮМ LED исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей - флюорохромов. Исследования осуществляются как в обычном свете, так и в одной из четырех спектральных областей света возбуждения:
- В ультрафиолетовой (UV) от 330 нм до 400 нм
- В фиолетовой (V) от 395 нм до 415 нм
- В сине-голубой (В) от 420 нм до 485 нм
- В зеленой (G) от 460 нм до 550 нм
Спектры, выделяемые установленными в микроскопе люминесцентными «кубиками» UV, V, B и G позволяют проводить исследования всех объектов, как имеющих свойства собственной люминесценции, так и при их вторичной люминесценции.
В ультрафиолетовой (UV) области проводятся исследования при свете собственной люминесценции, в случаях, когда объекты не могут быть окрашены флюорохромами но могут люминесцировать самостоятельно под воздействием ультрафиолета. Например, в материаловедении для определения примесей и включений, в геологии для анализа горных пород и обнаружения полезных ископаемых, в ювелирном деле для оценки качества драгоценных камней.
Использование трех видимых спектров V, B и G позволяет проводить исследования с использованием всех типов существующих флюорохромов – таких, как акридиновый оранжевый, корифосфин, аурамин, триазинил - аминофлюоресцеин, примулин, родамин, кофеин 5, эозин и большинства других.
Возможность использовать все существующие флюорохромы позволяет широко применять микроскоп в бактериологии, микробиологии, вирусологии и гистологии. С его помощью обнаруживают микобактерии туберкулеза, исследуют биологические мембраны, выявляют кислотоустойчивые бактерии, определяют белок в тканях, проводят иммунофлюоресцентный анализ, диагностируют рак и инфаркт – он используется практически во всех направлениях биологии и медицины. Четыре спектра доступных микроскопу Микромед 3 ЛЮМ LED, позволяют наблюдать свечение объектов в диапазоне от 425 нм до 700 нм – от голубого до красного цвета.
Объективы для исследований в УФ-области
Стандартные микрообъективы для видимой области спектра имеют хроматическую коррекцию в пределах от 400 до 700 нм, поэтому при исследованиях в ультрафиолетовой области от 300 до 400 нм качественного изображения с их помощью не получить. Для подобных исследований предназначены специальные объективы – Fluar, у них скорректированы хроматические аберрации для нескольких длин волн, включая ближнюю УФ область. Особенностью таких объективов является их конструкция с применением флюорита (плавиковый шпат, фторид кальция CaF2) в сочетании с кварцевыми стеклами специально для коррекции хроматических аберраций.
Для исследований в УФ диапазоне 330 - 400 нм и получения изображений высокого качества мы рекомендуем использовать именно эти объективы. Для того, чтобы заказать и приобрести такой объектив, свяжитесь с нами.
Прецизионная фокусировка

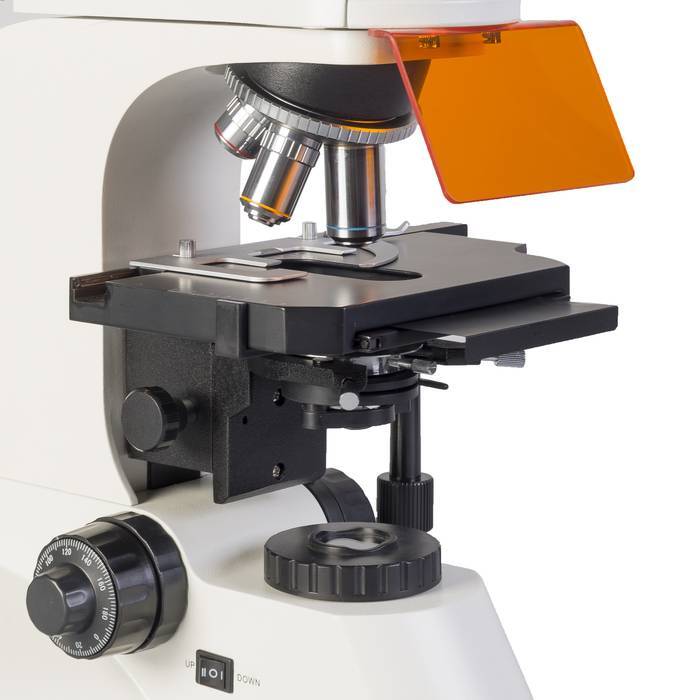

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Диапазон хода предметного столика составляет 25 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и ограничителем перемещения. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением зубчато - реечного механизма. Цена деления шкалы тонкой фокусировки 2 мкм.
Точная и надежная механика
Предметный столик микроскопа Микромед 3 ЛЮМ LED расположен под револьверным устройством и имеет размеры 210 мм х 140 мм. Механизм столика с препаратоводителем обеспечивает перемещение объекта по направлениям X и Y в диапазоне 75 - 50 мм. Цена деления шкал 1,0 мм, цена деления нониусов – 0,1 мм. Препаратоводитель приводится в движение коаксиальными рукоятками, отвечающими за движение в обоих направлениях. Конструкция микроскопа гарантирует точное движение исследуемого образца без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.
Микроскоп Микромед 3 ЛЮМ LED имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Увеличение 40х - 1000х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Микроскоп имеет светодиодную осветительную систему.
- Исследования в 4-х диапазонах спектров люминесценции, включая UV.
- Объективы с планахроматической коррекцией обеспечивают высокое качество изображения по всему полю, и в спектральных диапазонах V, B и G.
- Объективы парфокальны и при смене увеличения фокусировка не требуется.
- Исследования по методу светлого поля в проходящем обычном свете.
- Конструкция микроскопа позволяет использовать дополнительные принадлежности и работать в поляризованном свете, методами темного поля и фазового контраста.
- Третий тубус позволяет использовать цифровые камеры - видеоокуляры различных типов.
- Механизм грубой и тонкой фокусировки с регулятором усилия хода и ограничителем.
