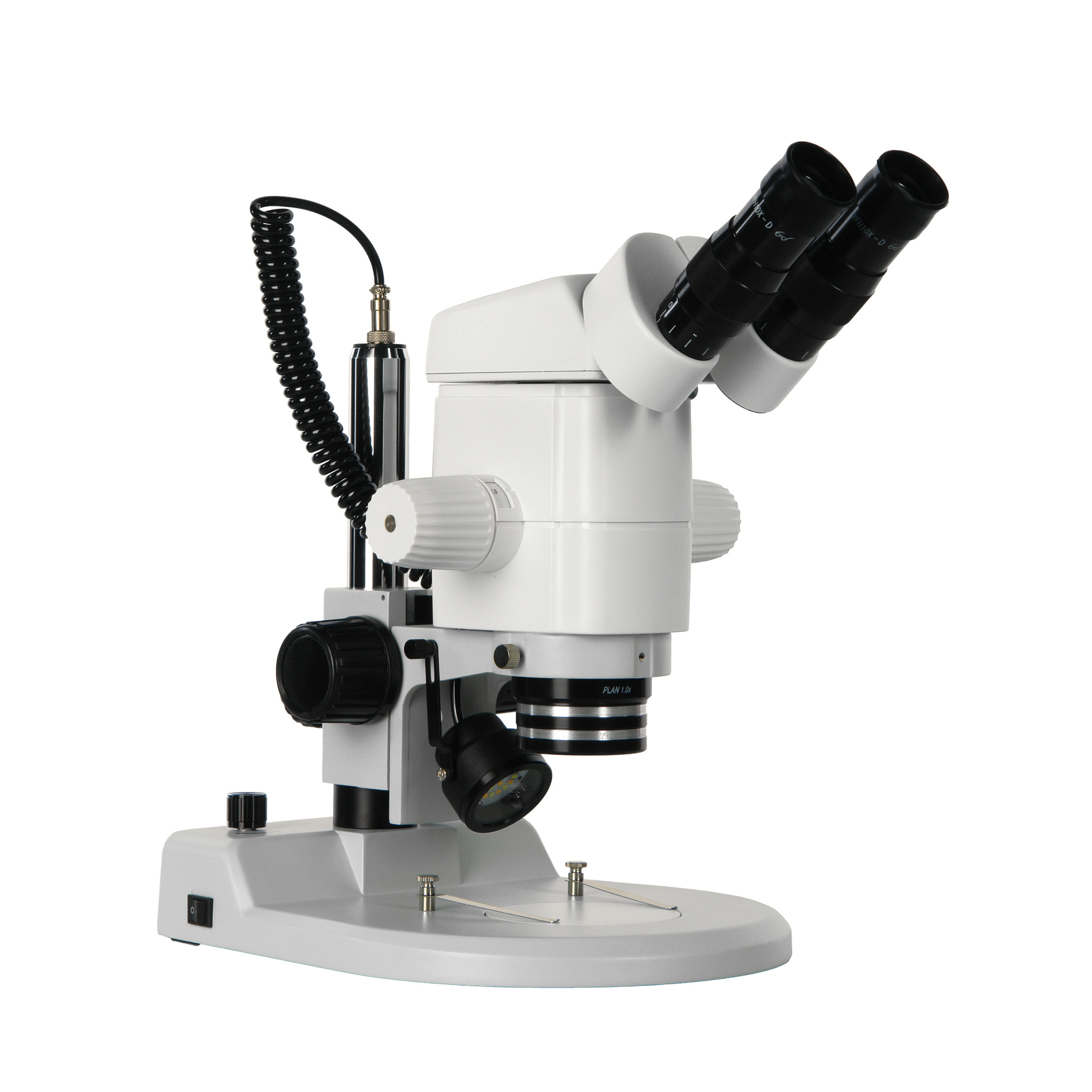

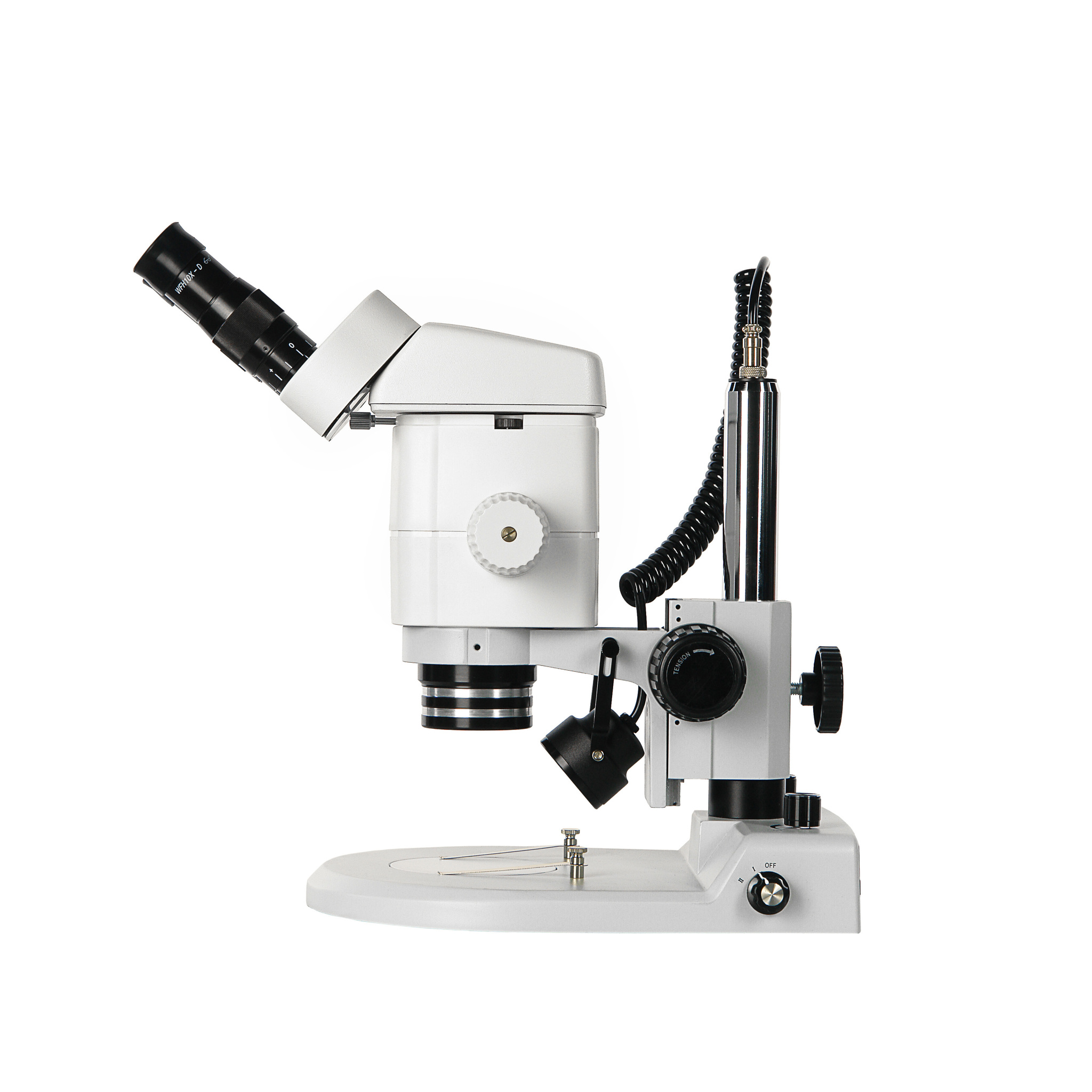

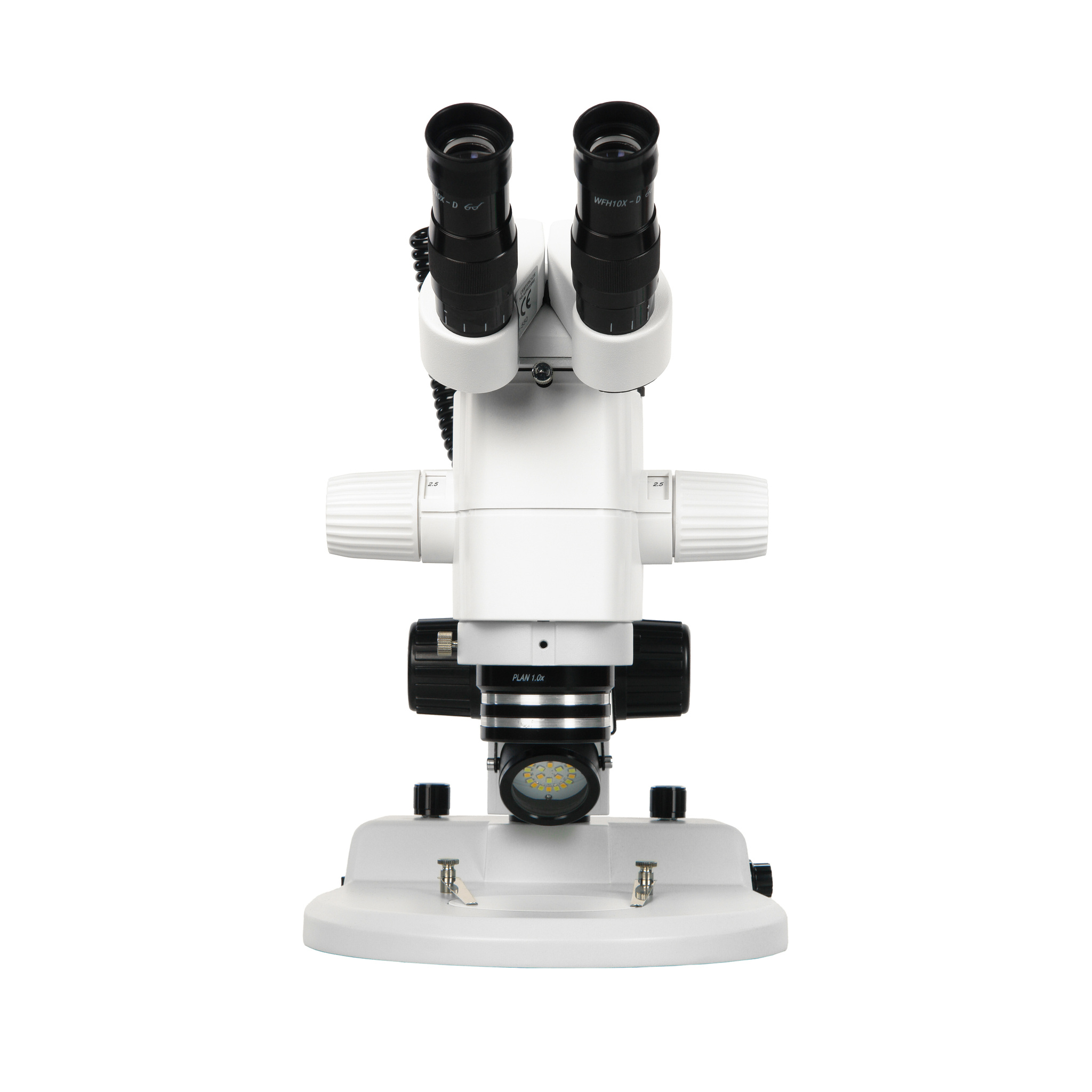

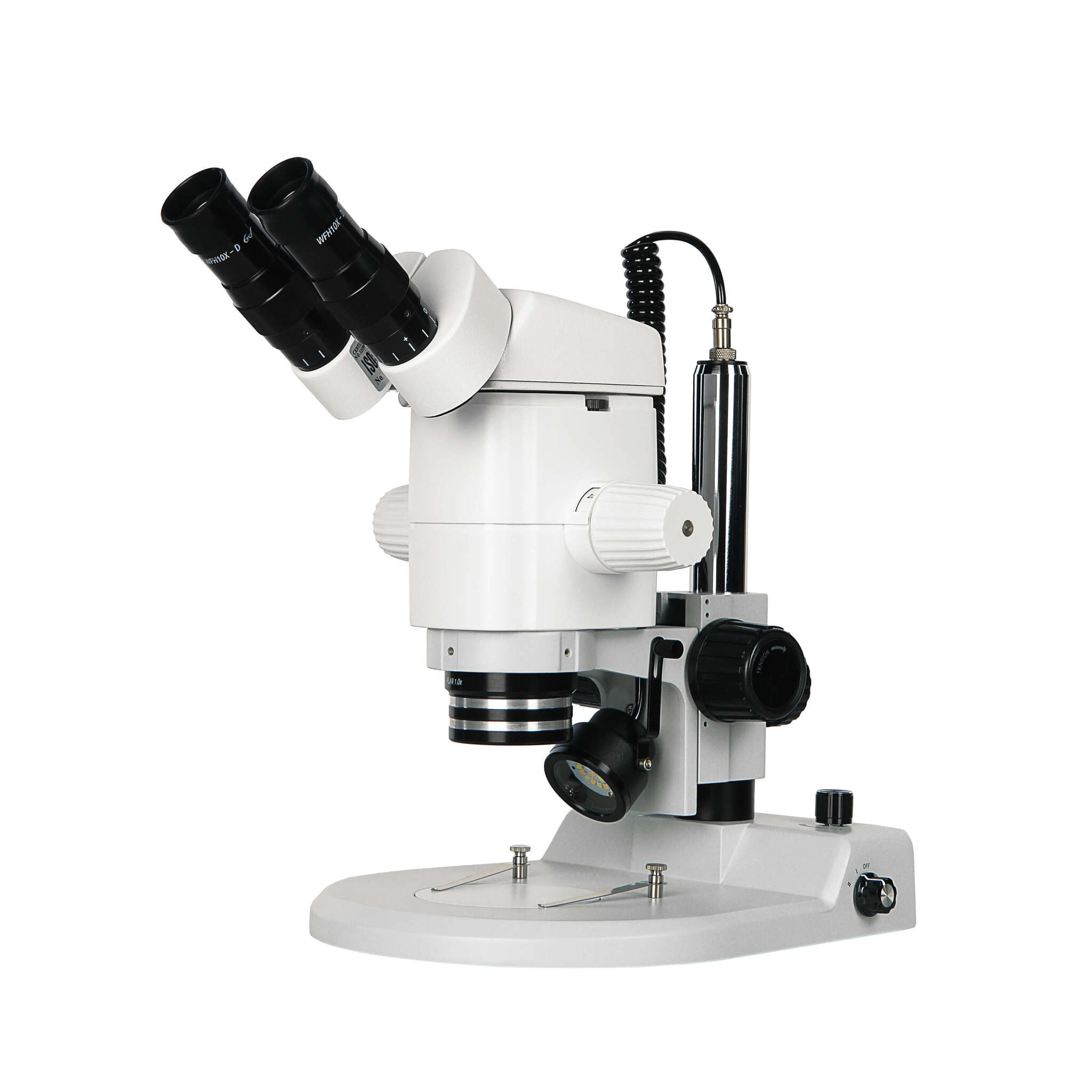

Стереоскопический параллельный микроскоп с переменным увеличением, построенный по схеме Аббе. Рабочее расстояние 80 мм. Увеличение в базовой комплектации 6,2х - 50х (до 250х с доп. оптикой). Главный объектив - планахромат. Окуляры с исправленной дисторсией. Осветители проходящего и отраженного света на светодиодных матрицах bi-color.
Области применения
Микроскоп построен по схеме Аббе с параллельным ходом лучей. В отличие от широко распространенных микроскопов Грену схема Аббе не создает геометрических искажений изображений исследуемого объекта. Оптика позволяет наблюдать, проводить измерения и записывать изображения максимального качества без потерь информативности во всем диапазоне увеличений.
Благодаря бескомпромиссному качеству изображения Микромед МС-А-0650 Bino используется
в профессиональных целях – в науке, на производстве и в лабораторной практике. Большое рабочее расстояние и широкий выбор дополнительной оптики делает микроскоп незаменимым при исследовании разнообразных, в том числе очень крупных объектов в биологических лабораториях, промышленности, материаловедении, криминалистике, для исследования образцов в минералогии. Наблюдение может производиться как в отраженном, так и в проходящем свете.
Эталонное качество изображения
Отсутствие искажений изображения позволяет проводить ответственные измерения и с высокой достоверностью исследовать сложные объекты. Это достигается благодаря:
- Оптической схеме с параллельным ходом лучей и одним главным объективом. В отличие от
схемы Грену, эта схема создает ортоскопическое изображение с минимальными искажениями
геометрии объектов.
- Объективу с исправленной кривизной поля и хроматической аберрацией для нескольких цветов.
Коррекция хроматических аберраций имеет важное значение не только для визуальных
исследований, но и для качественной цифровой записи с использованием CMOS камер высокого
разрешения – это позволяет снизить потери информации до минимума.
- Трансфокатору с точно рассчитанными диаграммами перемещения оптических компонентов.
Это позволяет сохранять идеально точную фокусировку на всех увеличениях.
- Оптическим стеклам высокого класса и точности изготовления всех деталей устройства.
- Многослойному просветляющему покрытию всех оптических поверхностей.
Переменное увеличение

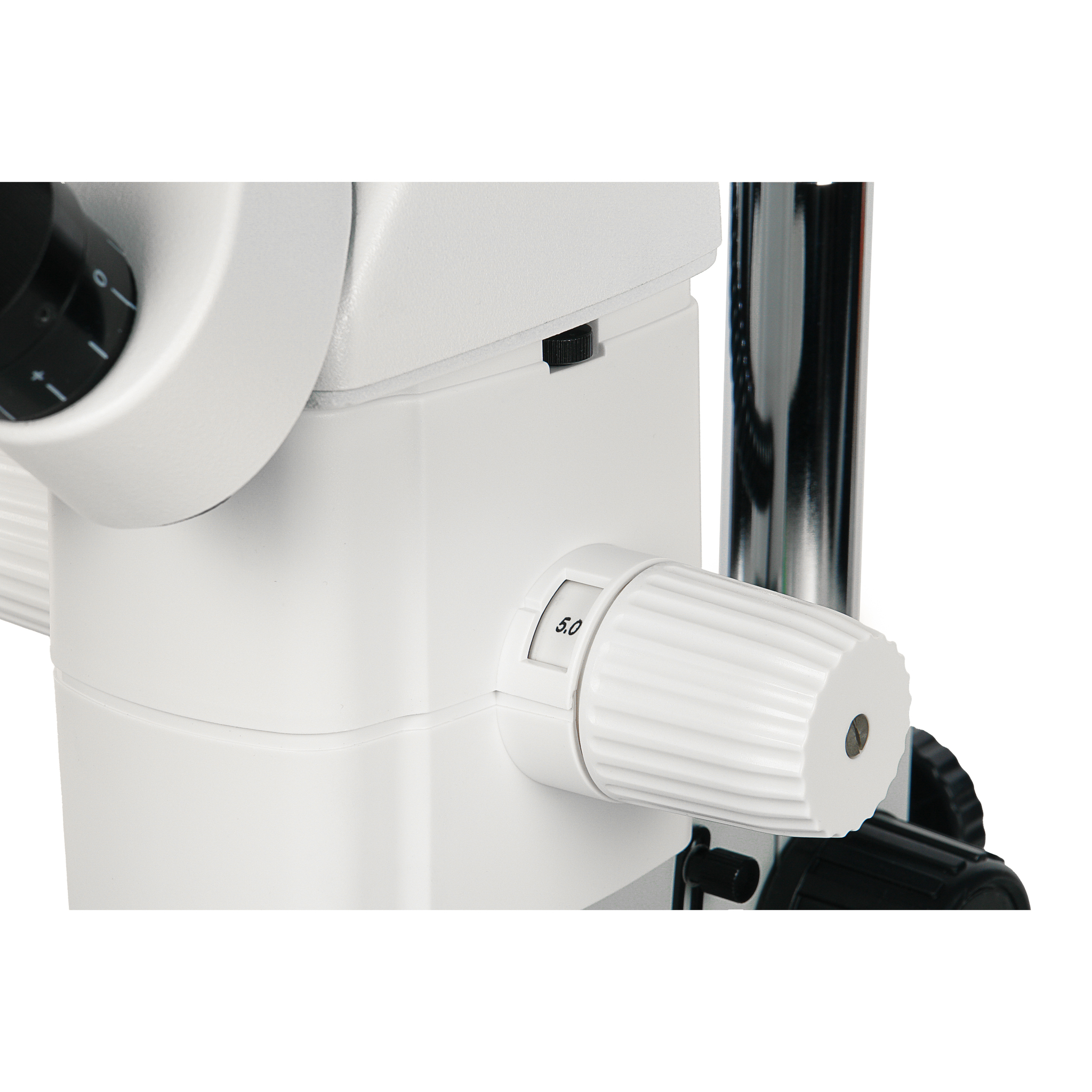

В Микромед МС-А-0650 Bino применен встроенный трансфокатор – оптическое устройство, предназначенное для изменения увеличения объектива. Установка нужного увеличения в пределах от 0.62х до 5х производится вращением рукояток, расположенных с обеих сторон корпуса головки. С входящими в комплект микроскопа окулярами WFH 10х – D с размером поля зрения 21 мм диапазон увеличений составляет от 6.2х до 50х.
Оптика микроскопа
В базовый комплект поставки входит объектив Plan 1х с исправленной кривизной поля и хроматическими аберрациями. Объектив имеет рабочее расстояние 80 мм, неизменное при всех увеличениях трансфокатора. Исходя из задач, микроскоп может быть доукомплектован объективами Plan 0.32х, Plan 0.5х, Plan 0,63х, ахроматами 1.6х и 2х.

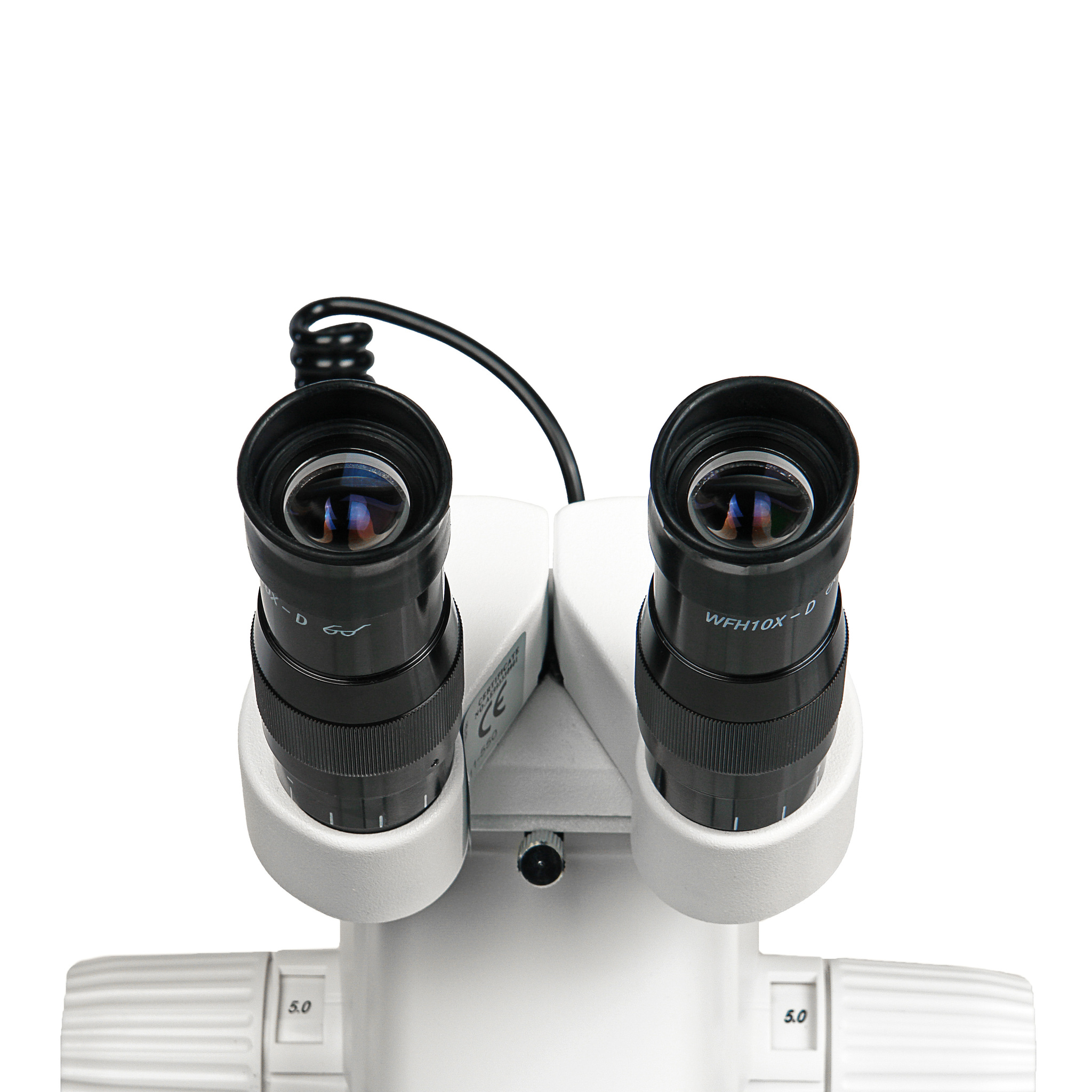

В комплект поставки микроскопа входит высококачественные окуляры с исправленной дисторсией WFH 10х – D с размером поля зрения 21 мм. Также доступны дополнительные окуляры широкого поля с вынесенным зрачком WF 5Х/24, WF 15/16, WF 20/12, WF 25/9 и WF10х/20 с сеткой или шкалой.
Использование полного спектра дополнительных объективов и окуляров расширяет общий диапазон увеличений от 1х до 250х. Высокое оптическое качество объективов и окуляров позволяет всегда видеть яркое и естественное изображение с высоким разрешением по всему полю зрения без потерь информативности вне зависимости от установленного увеличения трансфокатора.
Рабочее расстояние и поле зрения
Рабочее расстояние микроскопа в базовой комплектации составляет 80 мм. Это расстояние постоянно при всех значениях увеличения трансфокатора. При смене окуляров рабочее расстояние также остается неизменным. Дополнительные объективы изменяют не только общее увеличение микроскопа, но также его рабочее расстояние и размер поля зрения. Смена окуляров изменяет только общее увеличение и размер поля зрения.
Общий диапазон рабочих расстояний при использовании дополнительной оптики составляет от
26 до 278 мм. Размер поля зрения в базовой комплектации от 34 до 3.9 мм, с дополнительной оптикой от 106 до 0.6 мм.
Бинокулярная конструкция
Бинокулярная насадка микроскопа позволяет наблюдать объект как через окуляры, так и выводить данные на ПК или внешний монитор с помощью дополнительной камеры.
Камера устанавливается в любой окулярный тубус, удобный для исследователя. Посадочный диаметр тубуса 30.0 мм и при использовании камеры с установочным стандартом 23,2 мм требуется переходник 30.0 / 23.2. Диоптрийная подвижка окулярного тубуса используется для фокусировки камеры – настройки парфокальности оптического и цифрового изображения.
Камера - видеоокуляр в комплект не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.
Для настройки визуальной насадки под особенности зрительного аппарата исследователя служат механизмы регулировки межзрачкового расстояния в пределах от 50 до 75 мм и компенсации аметропии ±5 дптр.
Отраженный и проходящий, теплый и холодный
Микроскоп оборудован осветителями отраженного и проходящего света. Особенностью осветителей является источник света – светодиодная матрица с технологией bi-color. Это позволяет использовать в зависимости от задач теплый свет с Тцв. = 3600⁰К или холодный свет
с Тцв. = 6500⁰К. Изменение цветовой температуры производится дискретно с помощью поворотного регулятора справа на основании микроскопа.

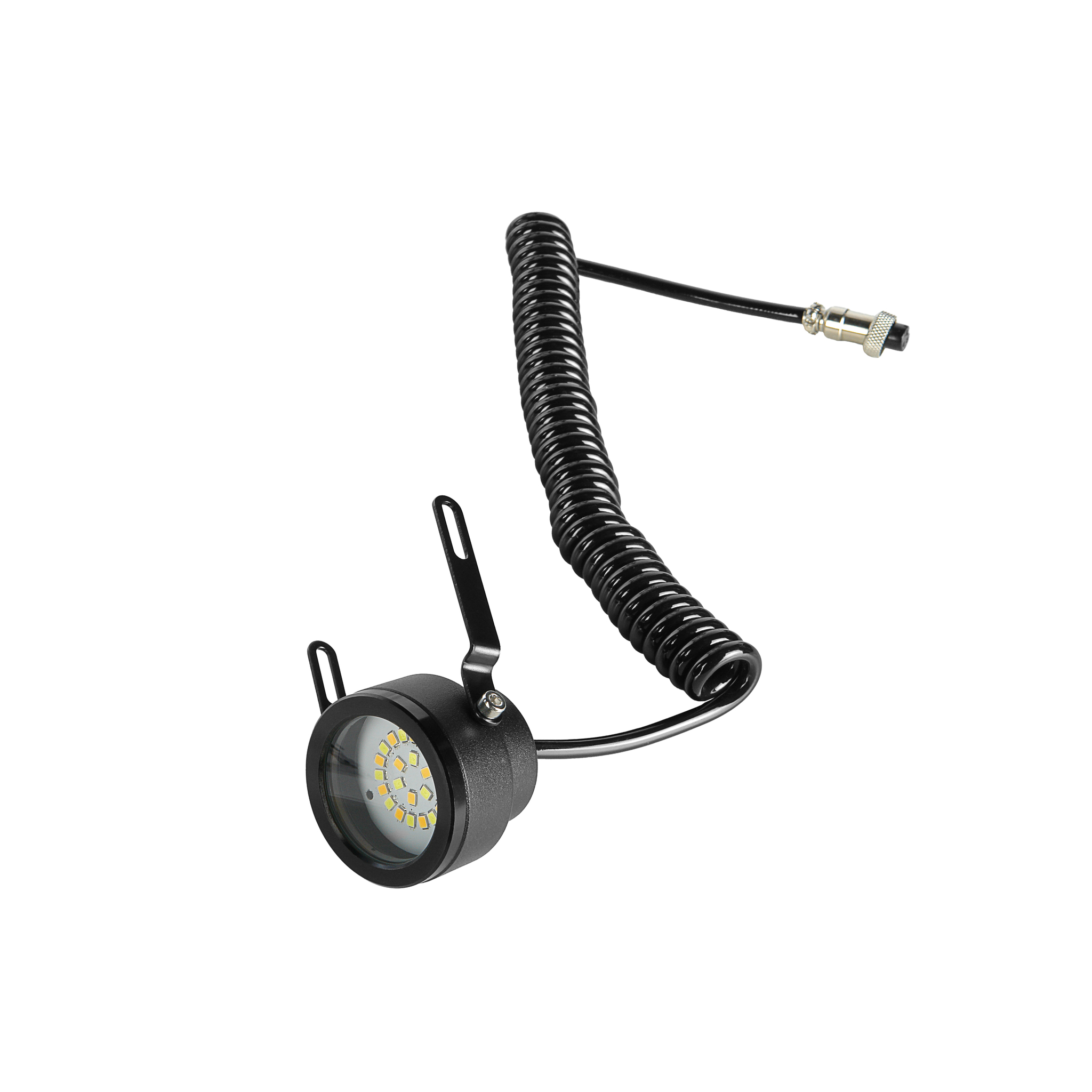

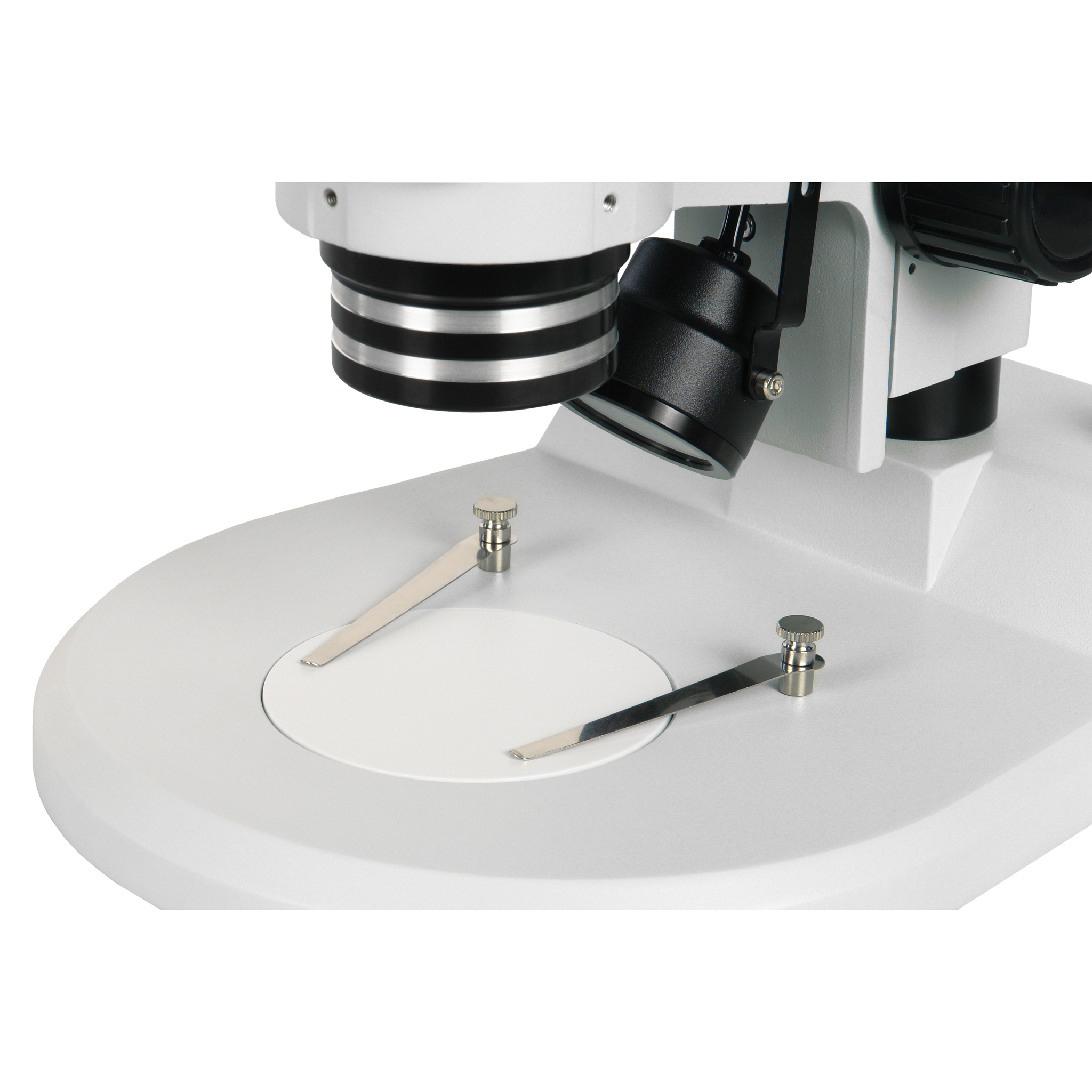

Осветитель отраженного света имеет мощность 3 Вт, он обеспечивает косое верхнее освещение объекта, хорошо подчеркивающее его объем, и используется для подсветки непрозрачных или полупрозрачных объектов. Осветитель создает равномерное освещение поверхности диаметром до 200 мм. Для регулировки осветитель снабжен поворотными кронштейнами.

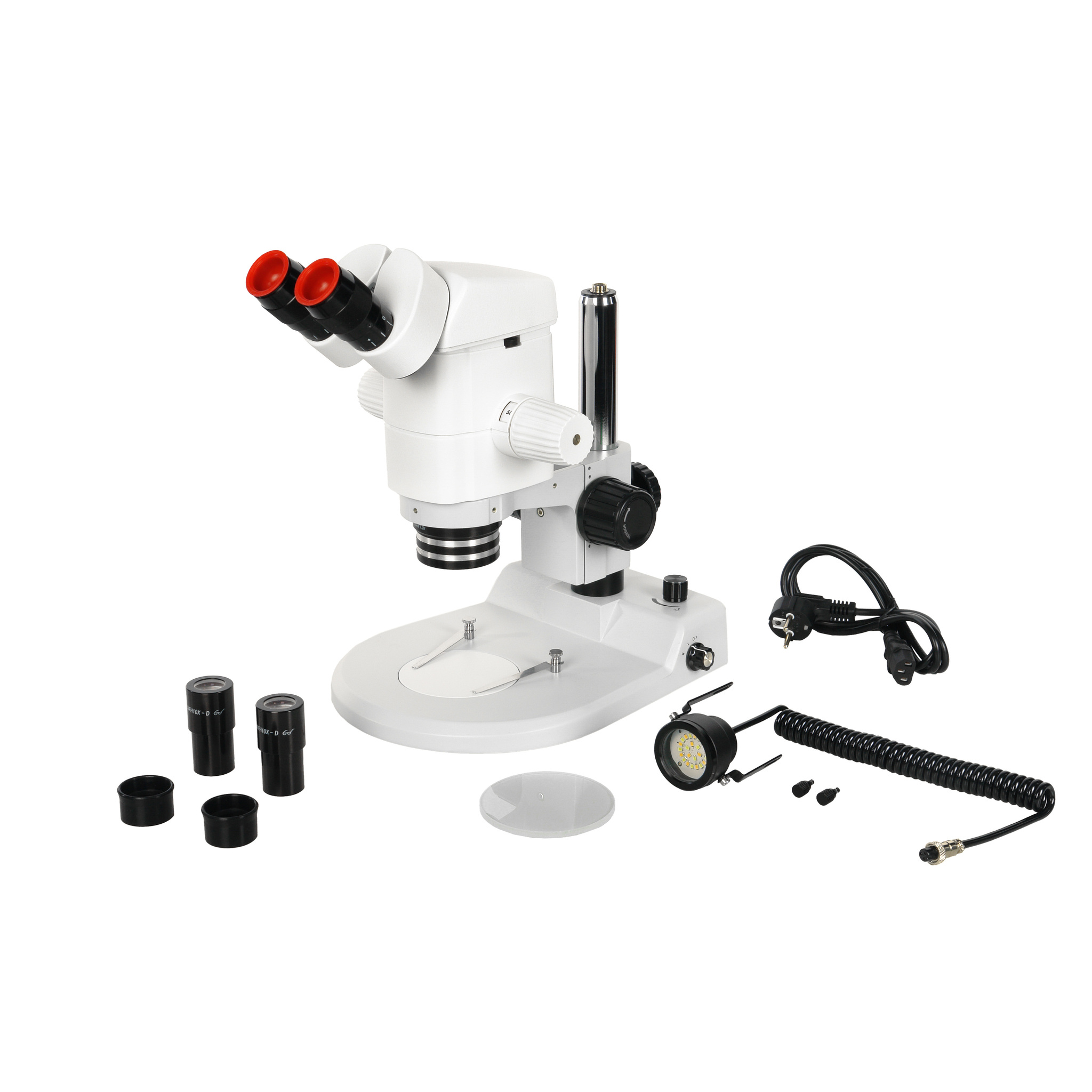

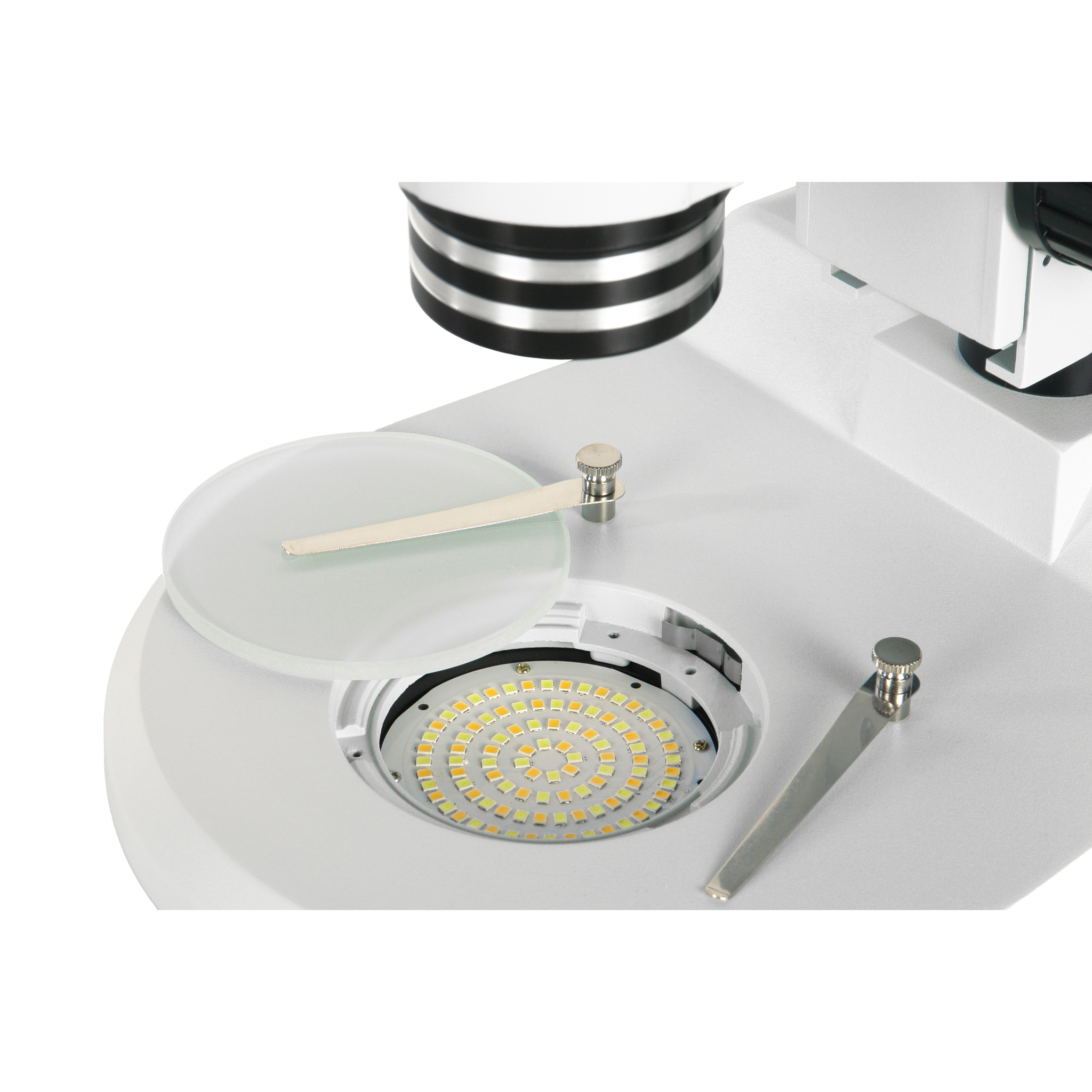

Осветитель проходящего света встроен в основание и имеет мощность 5 Вт. Для размещения объекта исследования применяются круглые вставки Ø95 мм, устанавливаемые в гнездо основания. В комплекте микроскопа имеется полупрозрачная матовая вставка для проходящего света и двухсторонняя черная / белая для работы в отраженном свете.
Осветители имеют независимую регулировку яркости и общий переключатель цветовой температуры. При необходимости оба осветителя могут использоваться одновременно.

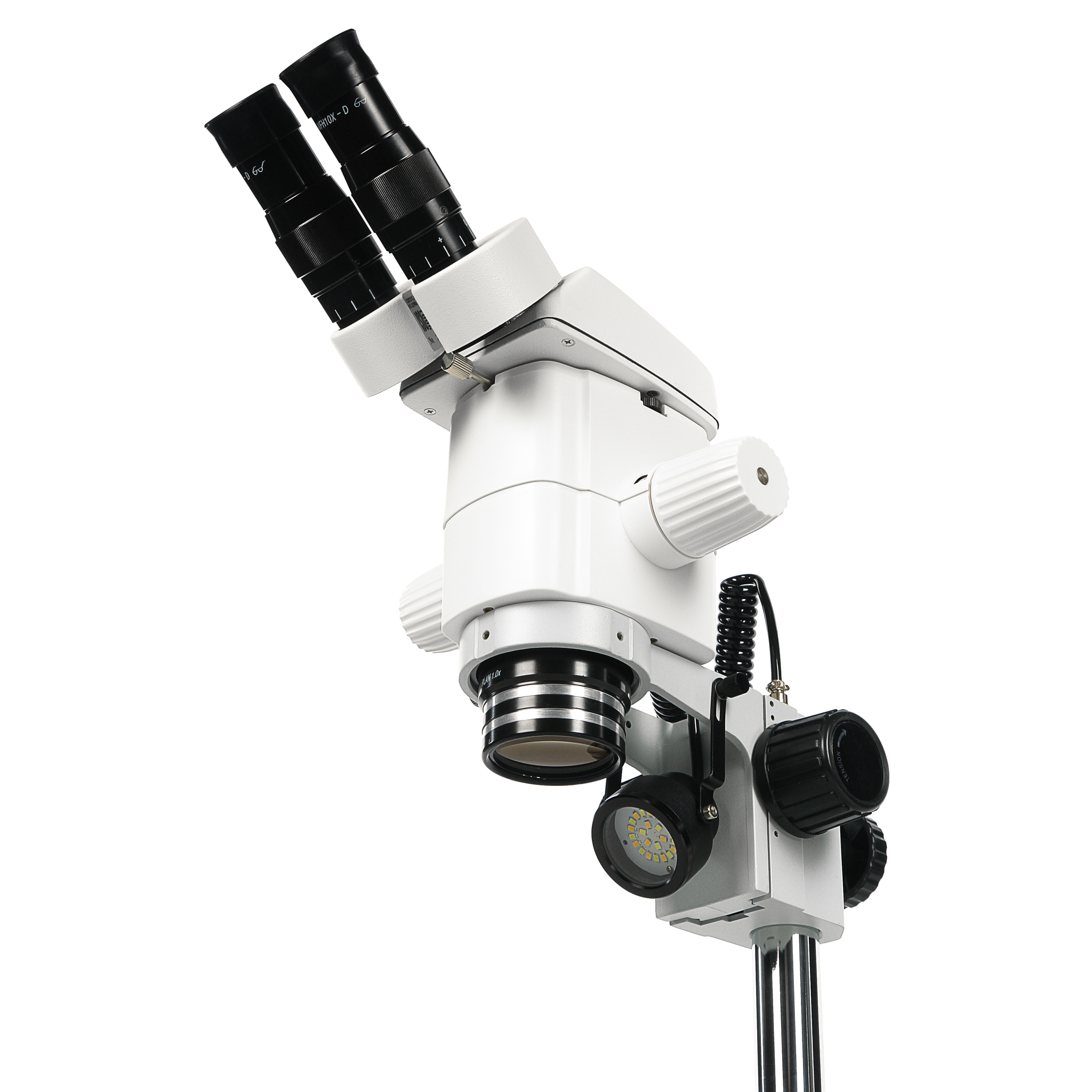

Механизм фокусировки

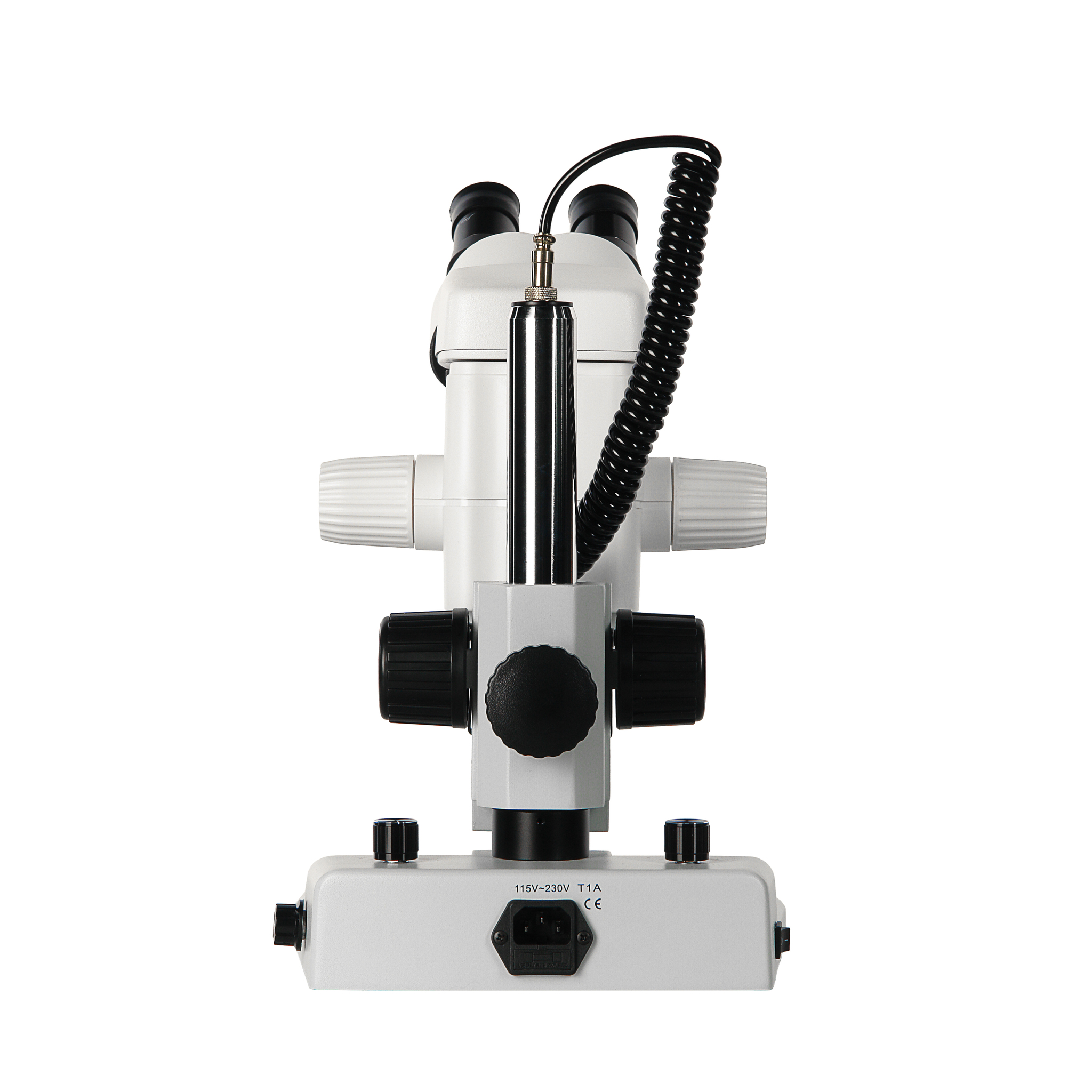

В качестве системы фокусировки используется прецизионный зубчато - реечный механизм, обеспечивающий плавное и точное движение оптической головки. Перемещение для фокусировки осуществляется по свободным от люфтов демпфированным направляющим в диапазоне 50 мм. Величина хода оптической головки по штативной штанге 125 мм.
Конструкция механизма обеспечивает плавный ход и точность настройки положения фокуса. Механизм не нуждается в самостоятельной регулировке усилия – он отрегулирован на производстве, что обеспечивает комфортную работу и препятствует самопроизвольному опусканию головки.

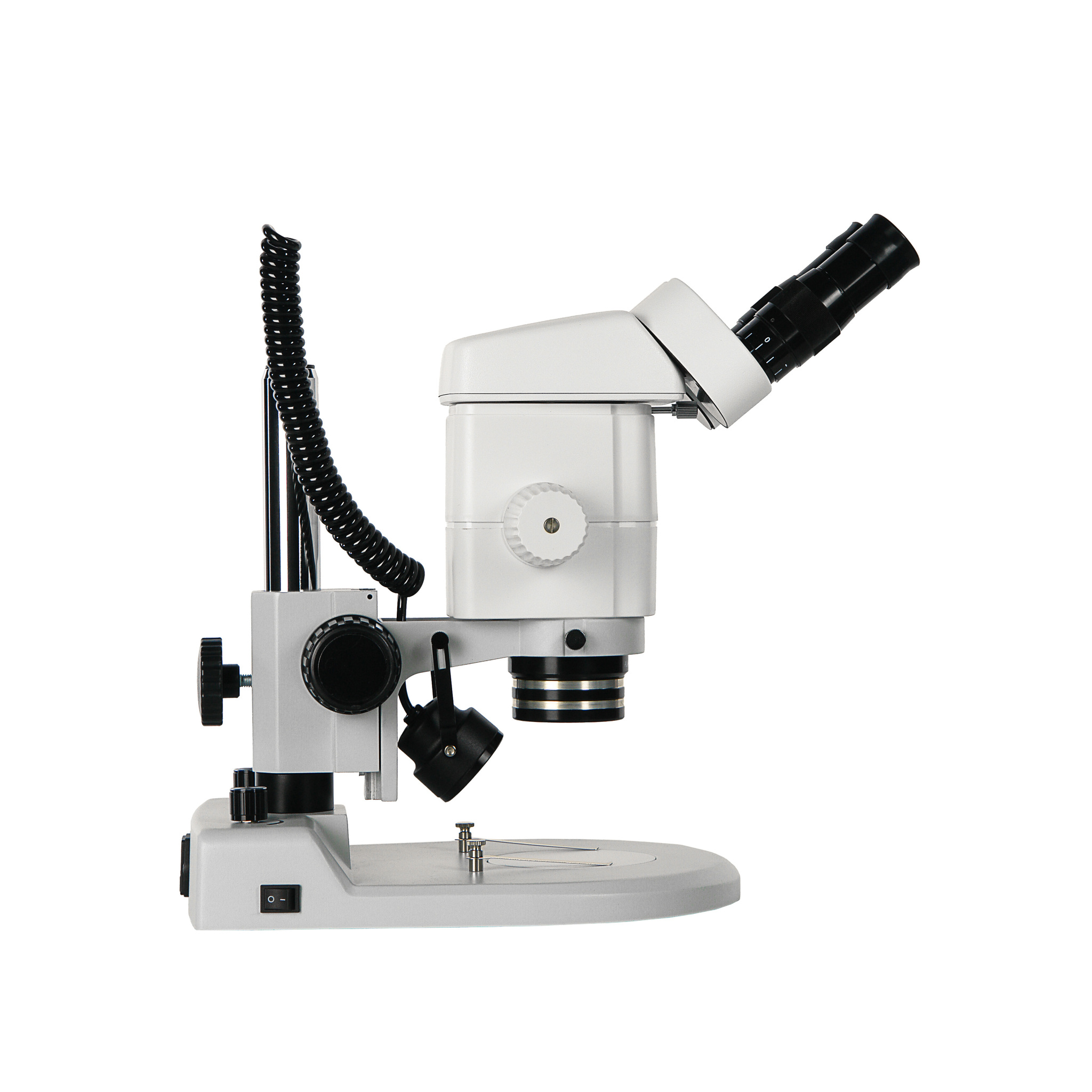

Основание и штатив
Среди параллельных микроскопов, Микромед МС-А-0650 Bino один их самых компактных, и он занимает минимальное рабочее пространство. Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава с имеют антистатическое покрытие. Штативная штанга из полированной стали с покрытием хромом.
Конструкция микроскопа гарантирует надежность и устойчивость, точность настроек и длительный срок службы.
ОСОБЕННОСТИ:
• Прямое и яркое трехмерное изображение наблюдаемого объекта без искажений.
• Увеличение микроскопа плавно регулируется в диапазоне от 6.2х до 50х.
• Дополнительные насадки и окуляры расширяют диапазон увеличений от 1х до 250х.
• Точная фокусировка и резкость изображения сохраняются на всех увеличениях.
• Рабочее расстояние 80 мм позволяет исследовать крупные объекты. Дополнительные
объективы увеличивают рабочие расстояния до 278 мм.
• Оптическая схема с параллельным ходом лучей гарантирует минимальные геометрические
искажения.
• Оптика высокого класса – главный объектив с планахроматической коррекцией и окуляры с
исправленной дисторсией.
• Осветители на светодиодных матрицах bi-color позволяют проводить исследования в
проходящем и отраженном, теплом и холодном свете.
• Антигрибковое покрытие оптики позволяет сохранять высокие оптические характеристики при
биологических исследованиях.
